محاسبه مقدار توان و زمان Backup برای ups

محاسبه فرمولی توان و زمان پشتیبانی یو پی اس ups

محاسبه توان ups

هنگام خرید ups خیلی از ما اطلاعات کافی در مورد اینکه یو پی اس با چه توانی انتخاب کنیم و اینکه باتری های ups چه مقدار شارژ می تواند نگه دارند نداریم و این باعث می شود نیاز به مشاور برای خرید محصول مناسب ضروری به نظر آید. در این مطلب سعی شده است هر آنچه برای تهیه و خرید یو پی اس مناسب، مفید است بیان شود.

از چه میزان توان ups می توانیم استفاده کنیم؟

به‌طور معمول، توصیه می‌شود حداکثر حدود ۷۰ درصد از ظرفیت نامی یو‌پی‌اس بر حسب ولت‌آمپر (VA) را برای اتصال تجهیزات در نظر بگیرید. این حاشیه ظرفیت به کاهش احتمال اضافه‌بار و عملکرد مطمئن‌تر دستگاه کمک می‌کند؛ البته مقدار مجاز به مشخصات فنی و توصیه سازنده بستگی دارد.

برای مثال، اگر ظرفیت یک دستگاه ۲۰۰۰ ولت‌آمپر باشد، ۷۰ درصد آن برابر با ۱۴۰۰ ولت‌آمپر است. بااین‌حال، این عدد به معنای توان مصرفی ۱۴۰۰ وات نیست؛ زیرا برای محاسبه توان واقعی قابل استفاده، باید ضریب توان دستگاه را نیز در نظر گرفت.

بنابراین، هنگام انتخاب یو‌پی‌اس باید هم ظرفیت بر حسب ولت‌آمپر و هم توان خروجی واقعی بر حسب وات را بررسی کنید تا مجموع مصرف تجهیزات از محدودیت هیچ‌کدام فراتر نرود.

Cta ups

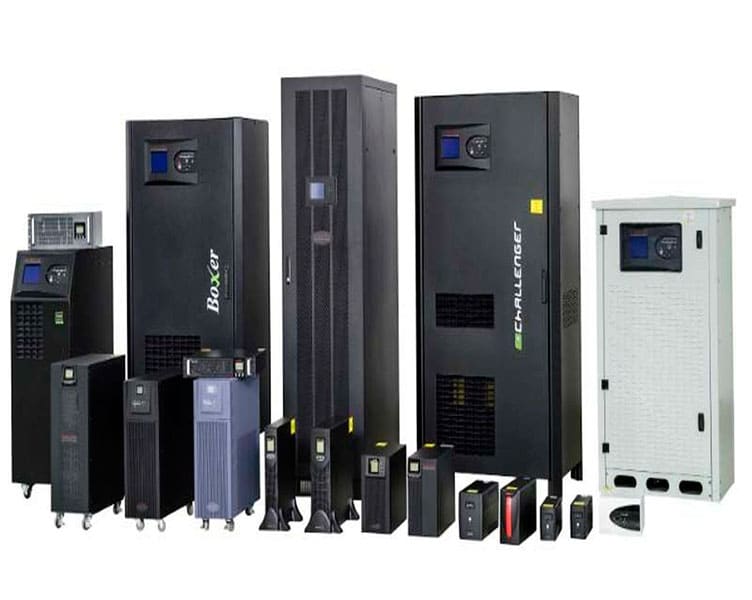

انواع یو پی اس

چگونه توان یو‌پی‌اس را به وات تبدیل کنیم؟

برای انتخاب یو‌پی‌اس مناسب، باید تفاوت توان ظاهری و توان واقعی را بدانیم. توان ظاهری با واحد ولت‌آمپر (VA) و توان واقعی با واحد وات (W) اندازه‌گیری می‌شود. ضریب توان (Power Factor یا PF) رابطه بین این دو مقدار را مشخص می‌کند.

برای محاسبه توان واقعی خروجی یو‌پی‌اس، ظرفیت آن بر حسب ولت‌آمپر را در ضریب توان خروجی دستگاه ضرب می‌کنیم. مقدار ضریب توان به مدل و مشخصات فنی دستگاه بستگی دارد و باید از کاتالوگ محصول بررسی شود.

فرمول محاسبه توان واقعی خروجی:

توان واقعی (W) = ظرفیت یو‌پی‌اس (VA) × ضریب توان (PF)

برای مثال، اگر ظرفیت یو‌پی‌اس ۲۰۰۰ ولت‌آمپر و ضریب توان آن ۰٫۸ باشد:

2000 × 0.8 = 1600 W

بنابراین، توان واقعی خروجی این دستگاه ۱۶۰۰ وات است. توجه داشته باشید که ضریب توان به‌تنهایی معیار کیفیت کلی یو‌پی‌اس نیست و برای انتخاب دستگاه باید مشخصات فنی دیگر آن نیز بررسی شوند.

محاسبه توان قابل استفاده ups بر حسب وات

پس از محاسبه توان واقعی خروجی یو‌پی‌اس، باید مشخص کنیم چه مقدار از این توان را برای تجهیزات مصرف‌کننده در نظر بگیریم. برای کاهش احتمال اضافه‌بار، می‌توان حاشیه اطمینان مناسبی در نظر گرفت. برای مثال، استفاده از ۷۰ درصد توان واقعی خروجی می‌تواند یک مبنای اولیه برای طراحی باشد؛ البته این مقدار یک قانون ثابت برای تمام دستگاه‌ها نیست.

فرض کنید ظرفیت یو‌پی‌اس ۲۰۰۰ ولت‌آمپر و ضریب توان آن ۰٫۸ باشد.

بیشتر بخوانید:  ترانس مناسب برای کولر گازی: محافظی برای سرمایش مطبوع شما

ابتدا توان واقعی خروجی را محاسبه می‌کنیم:

2000 × 0.8 = 1600 W

سپس ۷۰ درصد توان واقعی خروجی را به دست می‌آوریم:

1600 × 0.7 = 1120 W

بنابراین، در این مثال بهتر است مجموع توان مصرفی تجهیزات از حدود ۱۱۲۰ وات بیشتر نشود. در انتخاب نهایی باید توان خروجی نامی دستگاه، محدودیت ولت‌آمپر، جریان راه‌اندازی تجهیزات و توصیه سازنده نیز در نظر گرفته شوند.

مصرف کننده های ups

برای محاسبه مقدار توان و زمان Backup برای ups ها باید مصرف کننده هایی که به ups متصل هستند را نیز مورد توجه قرار داد. دستگاه های بسیاری می توانند به ups ها متصل شوند از جمله سیستم های امنیتی، خودپرداز، درهای برقی، آسانسور، تلفن تا در زمان اضطراری برق مصرفی آن ها را تامین کند. برای داشتن یک ups خوب حتماً باید بهترین آمپر باتری انتخاب شود.
برای محاسبه مقدار توان و زمان Backup برای ups می توان از کاتالوگ ups ها برای پیدا کردن فرمول ها بهره گرفت. همان طور که کمی پیش عنوان کردیم با استفاده از واحد وات w توان مصرفی مشخص می شود و معمولاً بر روی تمامی دستگاه های برقی وجود دارد. برای محاسبه مقدار توان و زمان Backup برای ups می توان به برچسب دستگاه مراجعه کرد  برای مثال کولر آبی حدود ۷۰۰ وات، شارژر موبایل ۱۰ وات، مودم های وایرلس ۵۰ وات، مودم های با سیم ۲۵ وات، کامپیوتر با مانیتورهای ال سی دی ۲۵۰ وات،  لپ تاپ ها حدود ۴۵ وات، اسکنر ۴۰ وات، سوئیچ شبکه ۱۰۰ وات ، سوئیچ شبکه ۲۴ کانال ۱۵۰ وات، پرینترلیزری ۴۵۰ وات، پرینتر جوهر افشان ۲۵۰ وات، پرینترهای لیزری سه کاره ۷۰۰ وات مصرف دارند و برای بررسی مصرف کننده های بیشتر اینجا را کلیک کنید تمام اعداد به صورت تقریبی هستند و برای محاسبات اعداد روی برچسب مصرف کننده باید ملاک محاسبات قرار گیرد .

زمان پشتیبانی باتری ups

مدت زمانی که باتری ها می توانند توان مورد نیاز را تامین کنند متفاوت است. این زمان به تعداد مصرف کننده های متصل به یو پی اس و همچنین ظرفیت باتری ها بستگی دارد. به طور کلی باتری هایی که ۷ آمپر ساعت ظرفیت دارند بسیار سریع تر از باتری های ۱۸ آمپر ساعت تخلیه می شوند. ولتاژ باتری ها از نوع dc است. شارژرها موظف هستند که جریان و ولتاژ را برای شارژ باتری ها کنترل کنند و زمانی که نیاز هست از شارژ باتری ها جهت تغذیه مصرف کننده ها استفاده شود. به مدت زمان دشارژ شدن باتری ها بک آپ تایم می گویند . باتری های بسیار متنوع و گوناگونی در میزان آمپر ساعت به بازار عرضه می ‌شوند، به همین دلیل برای استفاده صحیح از باتری ها، ابتدا باید مقدار توان و زمان backup آن ها مورد بررسی قرار بگیرد و بعد از آن اقدام به خرید باتری ups شود.

بیشتر بخوانید:  محافظ برق چیست و چگونه کار می کند؟

محاسبه زمان پشتیبانی یو‌پی‌اس با مثال

زمان پشتیبانی یا بکاپ‌تایم، مدت زمانی است که یو‌پی‌اس می‌تواند هنگام قطع برق، انرژی موردنیاز تجهیزات متصل را از طریق باتری تأمین کند. این زمان به توان مصرفی تجهیزات، ولتاژ و ظرفیت بانک باتری، راندمان دستگاه و وضعیت باتری‌ها بستگی دارد.

برای تخمین اولیه زمان پشتیبانی می‌توان از فرمول زیر استفاده کرد:

زمان پشتیبانی (ساعت) ≈ (ولتاژ بانک باتری × ظرفیت باتری × راندمان) ÷ توان مصرفی

فرض کنید یک یو‌پی‌اس دارای بانک باتری ۴۸ ولتی متشکل از چهار باتری ۱۲ ولتی است. ظرفیت هر باتری ۷ آمپرساعت، توان مصرفی تجهیزات ۱۰۵۰ وات و راندمان فرضی سیستم ۷۰ درصد است.

ابتدا زمان پشتیبانی را بر حسب ساعت محاسبه می‌کنیم:

(48 × 7 × 0.7) ÷ 1050 = 0.224 ساعت

برای تبدیل ساعت به دقیقه، عدد به‌دست‌آمده را در ۶۰ ضرب می‌کنیم:

0.224 × 60 = 13.44 دقیقه

بنابراین، زمان پشتیبانی محاسباتی حدود ۱۳ دقیقه است. این عدد یک تخمین اولیه محسوب می‌شود؛ زیرا ظرفیت واقعی باتری در دشارژ سریع ممکن است کمتر از ظرفیت اسمی آن باشد. برای محاسبه دقیق‌تر باید از جدول زمان دشارژ باتری و مشخصات فنی یو‌پی‌اس استفاده کرد.

 همچنین باتری وست استار یک برند ایرانی است و از حداکثر ظرفیت آن می توان استفاده کرد و با دشارژ کامل آسیب نمی بینند.

انتخاب تعداد باتری برای ups

برای راه اندازی ups ها تعداد مشخصی باتری از نوع داخلی  یا خارجی می توان به آن وصل کرد که داخل کاتالوگ آن بیان می شود وصل کردن بیش اندازه می تواند باعث صدمه به ups و شارژر آن شود .و همچنین اگر بار زیادی به یو پی اس وصل شود باعث می شود ups آلارم دهد و اگر این هشدار برطرف نشود موجب می شود در حالت bypass قرار بگیرد.

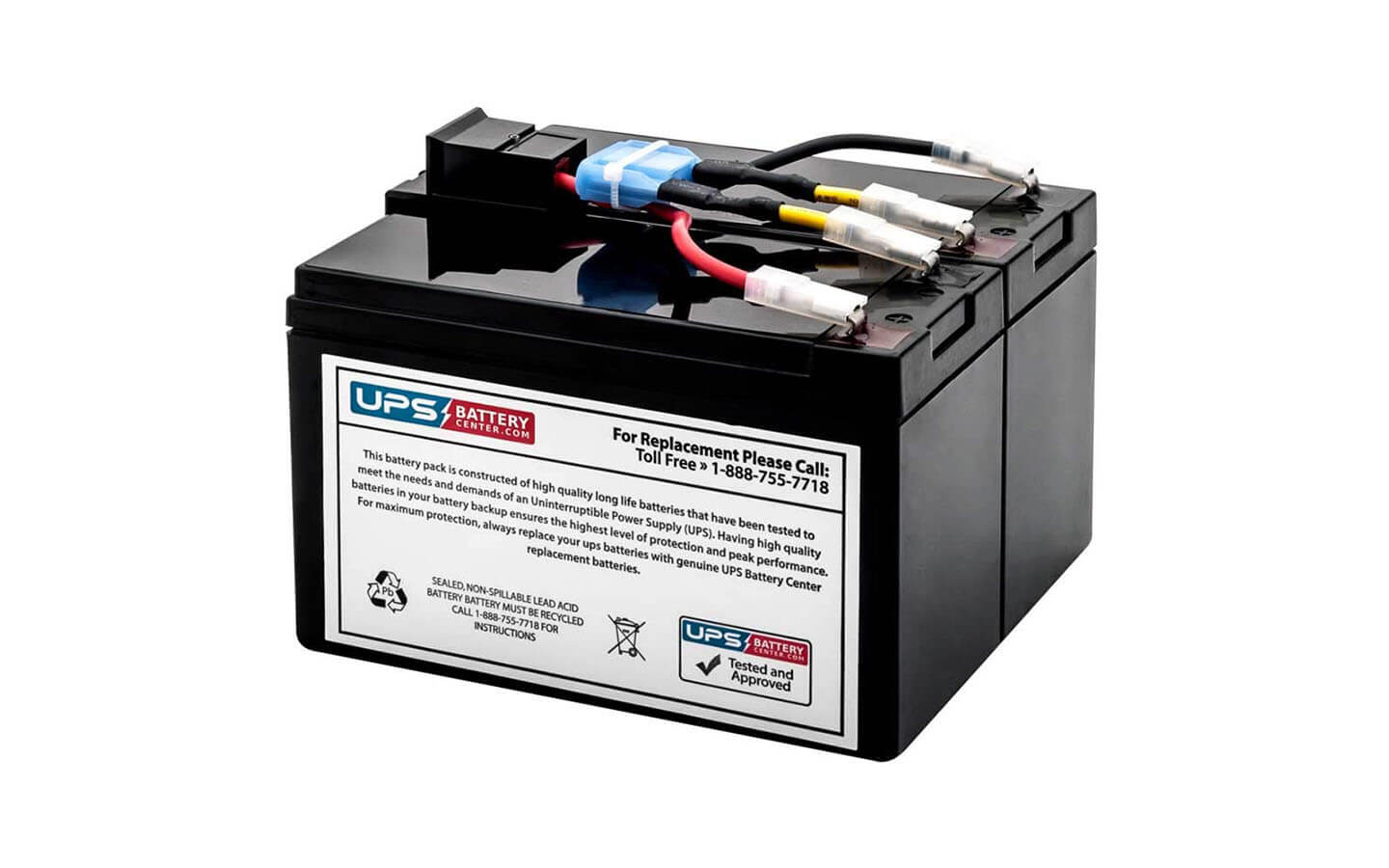

یک نمونه باتری یو پی اس

چگونه باتری با آمپر مناسب انتخاب کنیم ؟

هنگام قطعی برق، برای ما مهم است که باتری چه زمانی می تواند برق مورد نیاز ما را تامین کند. با توجه به تایم backup  که مد نظرمان است باتری با آمپر مورد نیاز تهیه می کنیم. برای این کار از فرمول زیر استفاده می کنیم و بعد از آن اقدام به خرید باتری می کنیم.

آمپر ساعت باتری = (میزان توان مصرفی × میزان بک‌آپ ساعت) ÷ (ولتاژ باتری دستگاه)

حتما فروش دستگاه ups باید از نمایندگی های مجاز انجام شود تا اصول طراحی و نصب به درستی رعایت شود و کارایی و بازدهی بالاتری داشته باشد.

بیشتر بخوانید:  راهنمای خرید استابلایزر

چگونه ظرفیت باتری مناسب را برای زمان پشتیبانی دلخواه محاسبه کنیم؟

اگر توان مصرفی تجهیزات و مدت زمان پشتیبانی موردنیاز مشخص باشد، می‌توان ظرفیت اولیه بانک باتری را تخمین زد. برای این محاسبه، علاوه بر توان مصرفی، باید ولتاژ بانک باتری و راندمان تقریبی سیستم را نیز در نظر گرفت.

فرمول تخمین ظرفیت باتری:

ظرفیت باتری (Ah) ≈ (توان مصرفی (W) × زمان (h)) ÷ (ولتاژ بانک باتری (V) × راندمان)

فرض کنید توان مصرفی تجهیزات ۱۰۵۰ وات است و می‌خواهیم آن‌ها به مدت ۳۰ دقیقه روشن بمانند. اگر ولتاژ بانک باتری ۴۸ ولت و راندمان فرضی سیستم ۷۰ درصد باشد، ابتدا ۳۰ دقیقه را به ساعت تبدیل می‌کنیم:

30 ÷ 60 = 0.5 ساعت

سپس ظرفیت اولیه موردنیاز را محاسبه می‌کنیم:

(1050 × 0.5) ÷ (48 × 0.7) = 15.63 Ah

بنابراین، ظرفیت محاسباتی اولیه بانک باتری حدود ۱۵٫۶۳ آمپرساعت است. این عدد به‌تنهایی برای انتخاب باتری کافی نیست؛ زیرا ظرفیت قابل استفاده باتری به نرخ دشارژ، نوع باتری، دما و وضعیت سلامت آن بستگی دارد. برای انتخاب نهایی باید جدول دشارژ سازنده، ولتاژ موردنیاز یو‌پی‌اس و ظرفیت‌های قابل تهیه را بررسی کرد. همچنین تعداد و آرایش باتری‌ها باید با مشخصات دستگاه و شارژر آن سازگار باشد.

یو پی اس چند ساعت کار می کند؟

سوالی که فکر خیلی از ما را درگیر می کند این است که یو پی اس چند ساعت کار می کند. محاسبه زمان پشتیبانی یو پی اس بسیار ساده است. در قسمت های بالا روش ها محاسبه بکاپ تایم بیان شده است. ups ها در زمان قطعی برق، مدت زمان محدودی قادر هستند کار کنند و این زمان معمولا در اندازه ای در نظر گرفته می شود که اپراتور یا کاربر بتواند تجهیزات خود را خاموش کند و یا اینکه کار خود را به پایان برساند. اهمیت همین زمان کم، شاید زیاد به چشم نیاید ولی بارها می تواند باعث نجات افراد، اطلاعات، دستگاه ها و … شود.

یو پی اس آلجا با باتری داخلی فقط می تواند زمان کمی مصرف کننده ها را روشن نگه دارند.در یو پی اس آلجا با باتری اکسترنال می توان با توجه به زمان بکاپ مورد نیاز، ظرفیت باتری را انتخاب کرد.

 حداکثر زمان پشتیبانی ups چقدر است؟

زمان بکاپ یا پشتیبانی به تعداد باتری و ظرفیت آنها و همچنین توان مصرفی بستگی دارد. این که بخواهیم زمان دقیقی بیان کنیم امکان پذیر نیست. عوامل متعددی باید در نظر گرفته شود و نیازمند محاسبه فرد متخصص است. در کل دستگاه های ups زمان محدودی می توانند برق پشتیبان را تامین کنند.
